设备基本情况：

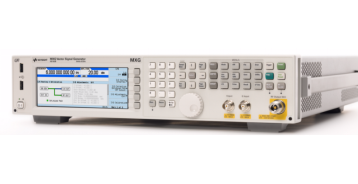

设备名称：矢量信号源       型    号：N5182B

厂    家：Keysight         存放地点：实验2号楼402

联系人：彭义              联系电话:15920175699

主要规格及技术指标：

1) 频率范围：9kHz~6GHz

2) 频率分辨率：0.001Hz

3) 功率范围： -144dBm~24dBm

4) 卫星导航信号（N7609B）模式下，功率范围：-160dBm至20dBm

5) 最大内置基带信号发生器信号带宽：160MHz，（标配80MHz）

6) 最大矢量调制带宽（外部IQ输入）：300MHz

7) 输出功率精度：0.6dB@3GHz

8) 模拟调制能力：调幅，调频，调相。支持内调制和外部基带调制。

9) 数字调制能力：FSK,MSK,PSK(BPSK,QPSK,DPSK, QAM等

10) 卫星导航信号：GPS，北斗，Galileo，GLONASS

11) 干扰信号合成能力：噪声干扰，多音干扰，抖动注入等。

主要功能及特色：

输出射频频段的各种正弦波信号，模拟调制信号，数字调制信号，无线通信调制信号。内置基带发生器最大带宽160MHz，外部IQ信号输入的带宽可达300MHz。输出信号类型为射频或模拟IQ基带。

1）接收机测试

能完成对接收机的灵敏度，抗扰度等参数进行测试。信号源输出符合被测系统要求的复杂激励信号。

2）发射机测试

信号源能输出各种矢量调制信号，这些信号能连接到发射机系统的关键节点，提供与被测匹配的激励信号。

3）基带电路测试

信号源能输出模拟形式的差分IQ信号，数字IQ信号，数字中频信号。这些信号能输入到基带电路和FPGA数字电路中，独立完成对基带芯片的测试分析。

4）系统开发试验

在系统开发试验过程中，需要使用标准IQ调制器，模拟调制器，变频器等。测试仪表作为通用测试手段，需要提供调制器的接口，用于替代电子系统的关键模块，如IQ调制，频率变化，DAC处理等，在产品的开发过程中完成系统仿真测试。
